管道加热器 产品中心
管道加热器（在线流体加热器）串接在管路中，对流经的液体或气体连续在线加热，介质从一端进入、被加热后从另一端流出。庄昊管道加热器多采用法兰快接结构，内置导流板与多支发热元件，换热充分、升温快，广泛用于化工、石油、水处理与天然气管线的在线加热与伴热。

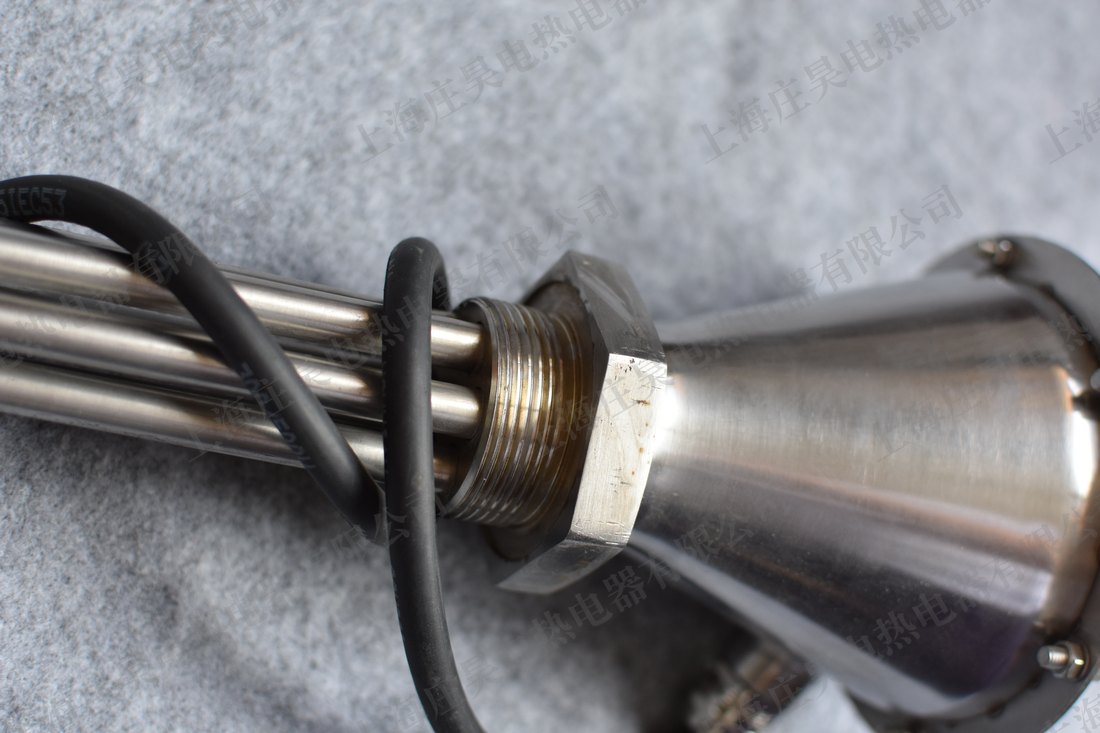

法兰管道加热器
两端法兰串接在管线上，筒体内布多支发热管并设导流板，介质沿程被均匀加热。换热充分、压损可控，是管道在线加热的主力型式，可按管径与介质定制。
应用：化工、石油、水处理管线

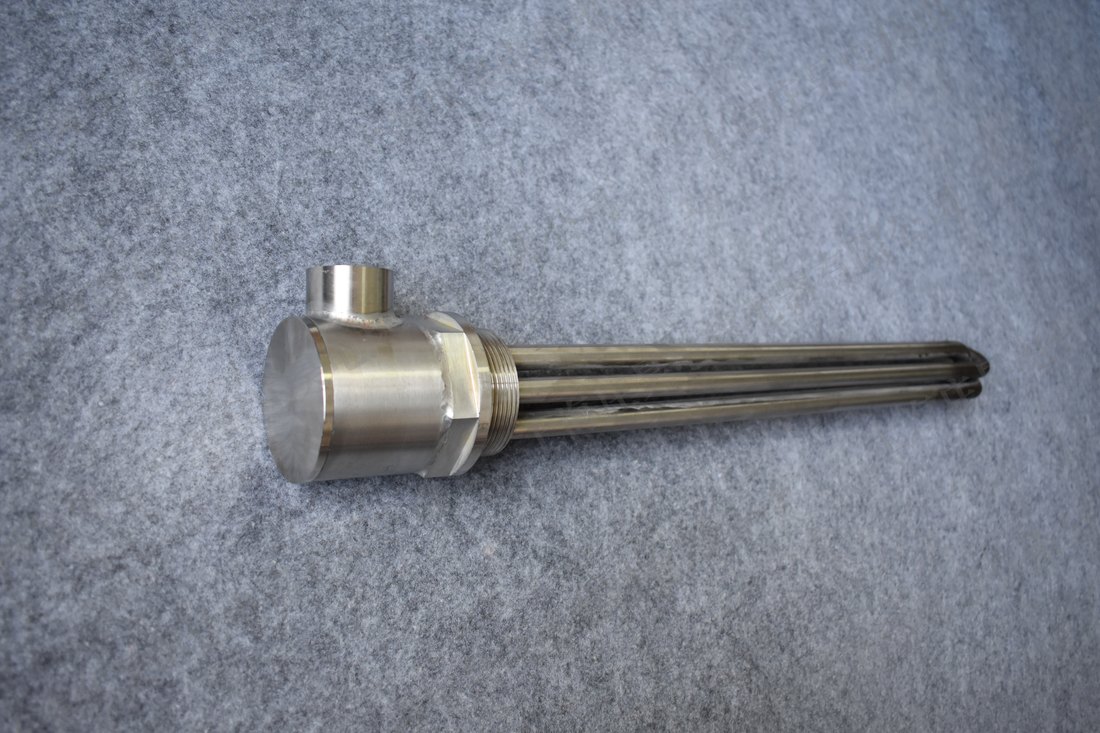

液体管道加热器
对水、油及各类工业液体在线加热，按流量与进出口温度核算功率与布管，配测温与超温保护。适合循环水、工艺液体管线的连续升温与保温。
应用：循环水、工艺液体管线升温

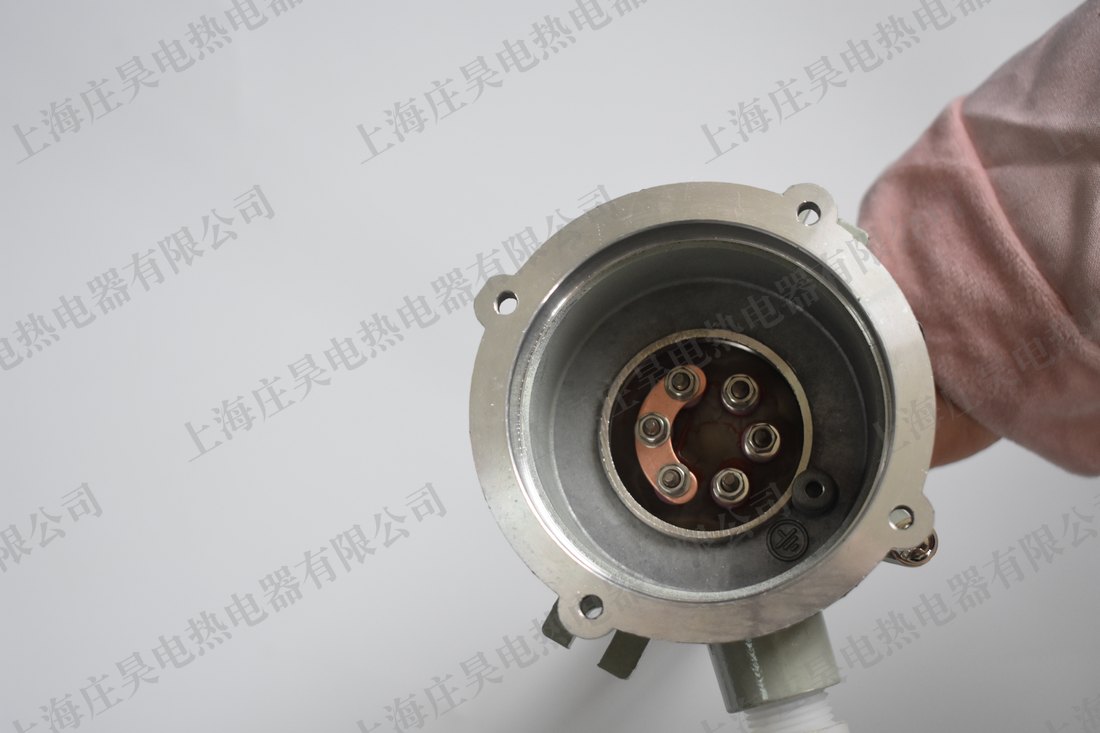

气体管道加热器
对空气、氮气、工艺气体在线加热，不锈钢内腔、出口温度稳定，气流通道经过设计降低阻力。适合连续供气工艺的气体升温。
应用：气体输送、干燥、吹扫管线

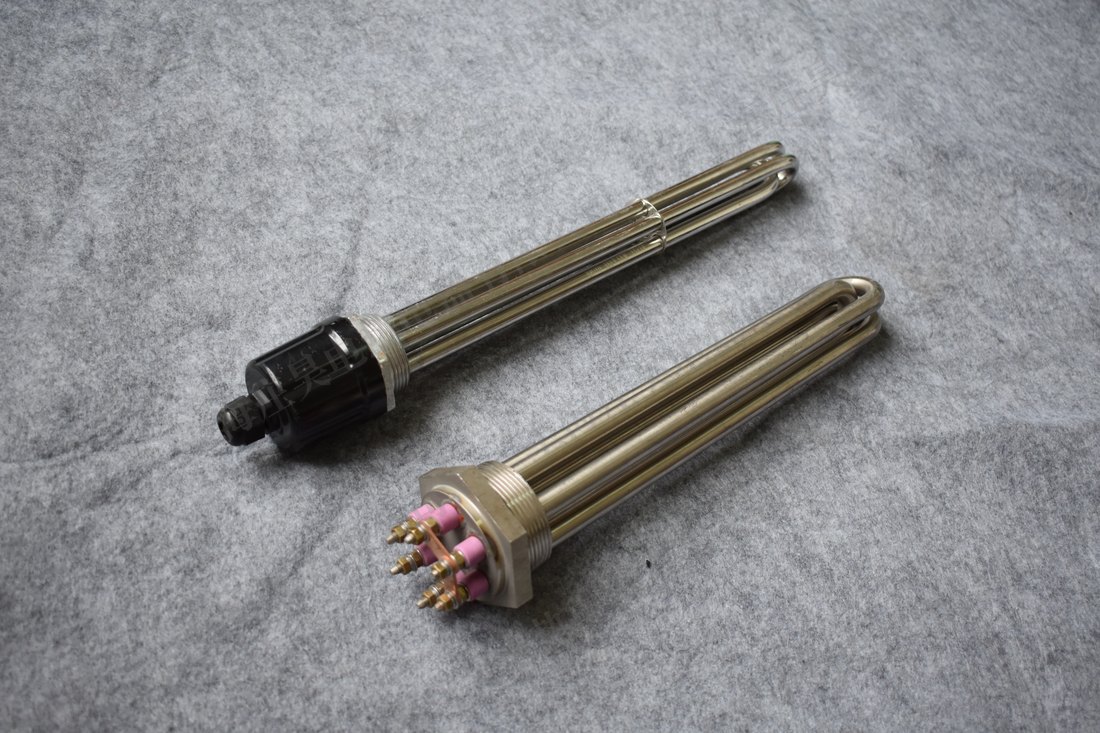

高压管道加热器
筒体与法兰按高压工况设计，耐压可按需定制，密封结构可靠，适合高压流体的在线加热，常用于油气集输与高压工艺管线。
应用：高压流体、油气集输管线

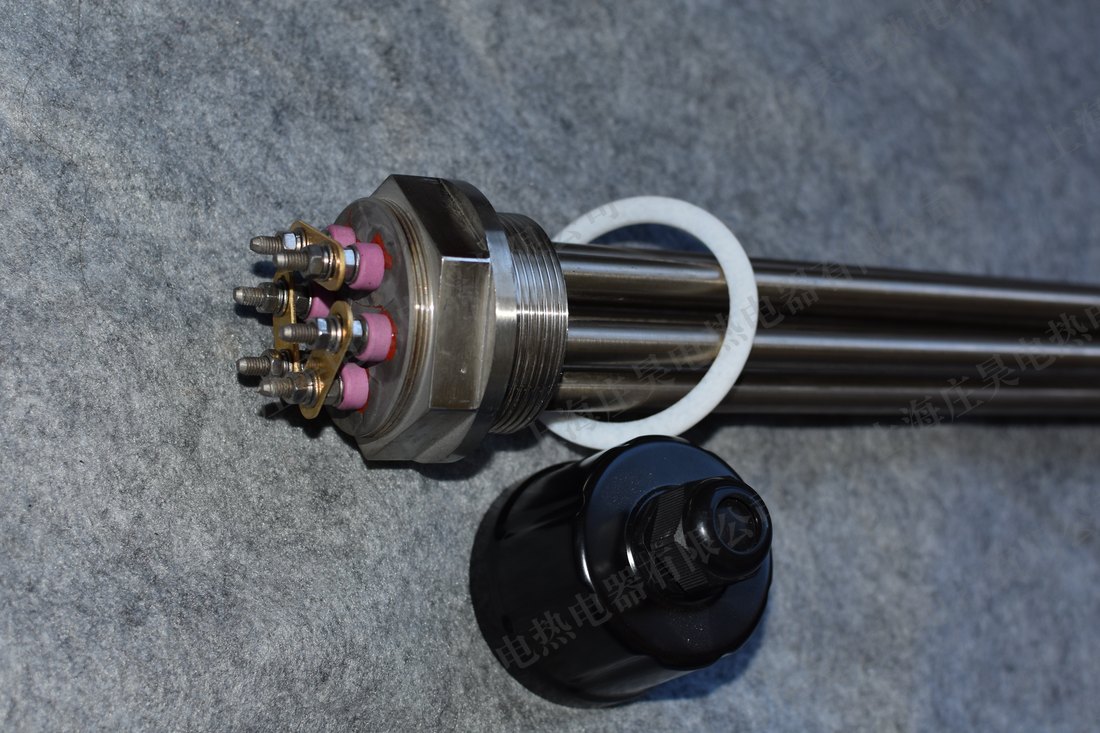

防爆管道加热器
用于危险区域的管线在线加热，隔爆结构、可配防爆温控，满足石化、天然气的安全要求。可按介质、流量、危险区域工况定制。
应用：石化、天然气危险区管线

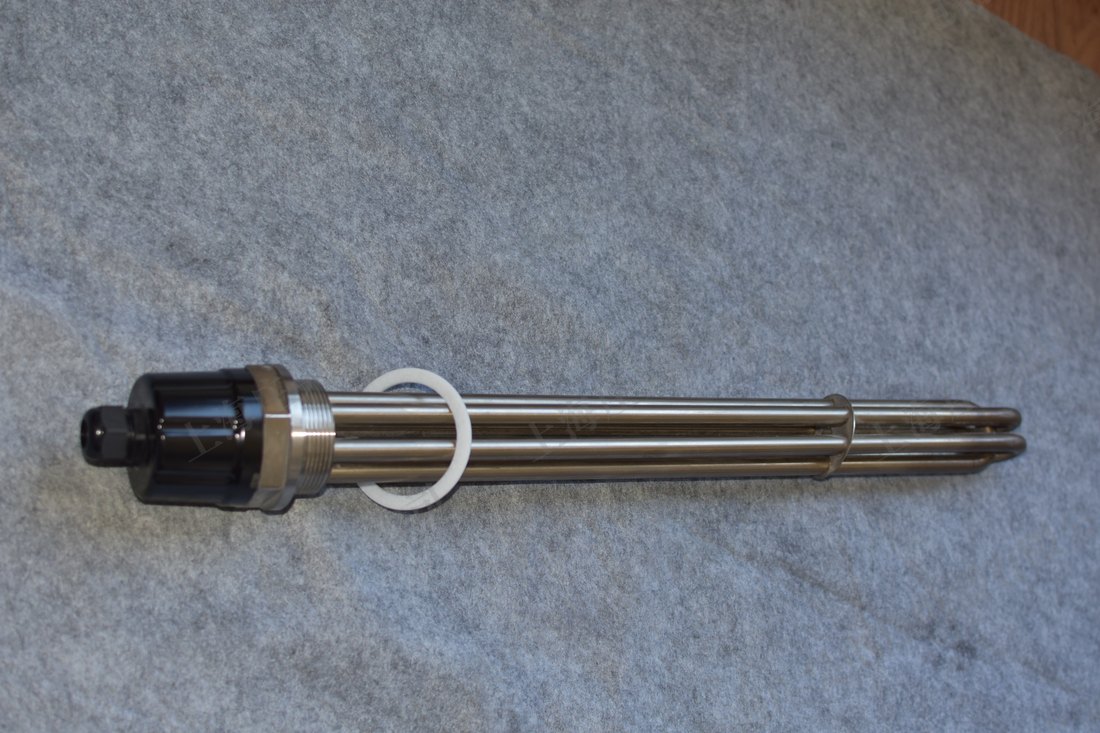

配套管道温控系统
在线测温、流量联锁与超温保护，与管道加热器组成闭环控温系统，保证出口温度稳定、运行安全。可按介质、流量、压力、温度一对一定制。
· 连接：法兰 / 螺纹快接
· 功率：按流量与温升核算
· 温度：≤500℃
· 耐压：按工况定制
· 介质：水 / 油 / 气体 / 化工流体
应用：化工、石油、水处理、天然气管线
管道加热器 通用技术参数
| 连接方式 | 法兰 / 螺纹快接 |
| 功率范围 | 按流量与温升核算定制 |
| 工作温度 | ≤500℃ |
| 耐压 | 按工况定制 |
| 管材 | 不锈钢 304 / 316L / Incoloy |
| 介质 | 水 / 油 / 气体 / 化工流体 |
| 安全保护 | 测温 / 超温断电 / 流量联锁 |
| 应用 | 化工 / 石油 / 水处理 / 天然气管线 |
应用领域
管道加热器对流动介质在线加热，广泛服务于以下行业与场景
化工流程
工艺液体、化工物料管线在线加热与温度调节。
石油油气
原油、油气集输管线伴热升温，降低输送黏度。
水处理
循环水、纯水、污水管线加热与防冻保温。
天然气
天然气、燃气管线调压加热，防止水合物生成。
气体工艺
氮气、压缩空气、工艺气体在线加热与干燥。
危险区域
石化、天然气危险区防爆管道加热，隔爆结构配防爆温控。
管道加热器 规格型号对照表
常用型号速查 · 非标功率可单独定制
| 型号 | 功率 | 管径 | 介质流量 | 工作压力 | 升温幅度 |
|---|---|---|---|---|---|
| ZH-PL-6K | 6KW | DN50 | 水≤2 m³/h / 气≤80 Nm³/h | ≤1.0 MPa | Δ40-60℃ |
| ZH-PL-15K | 15KW | DN80 | 水≤5 m³/h / 气≤200 Nm³/h | ≤1.6 MPa | Δ40-60℃ |
| ZH-PL-30K | 30KW | DN100 | 水≤10 m³/h / 气≤500 Nm³/h | ≤2.5 MPa | Δ50-80℃ |
| ZH-PL-60K | 60KW | DN125 | 水≤20 m³/h / 气≤1000 Nm³/h | ≤2.5 MPa | Δ50-80℃ |
| ZH-PL-120K | 120KW | DN150 | 水≤40 m³/h / 气≤2000 Nm³/h | ≤4.0 MPa | Δ60-100℃ |
| ZH-PL-200K | 200KW | DN200 | 水≤80 m³/h / 气≤4000 Nm³/h | ≤4.0 MPa | Δ60-100℃ |
* 表中为典型工况参考值，实际选型以工程师核算为准。
管道加热器 选型指南
五步明确工况参数，工程师可快速出具方案
明确管道介质
水、油、气体的物性差异巨大，应给出介质名称及含杂质情况。
提供流量与温升
进出口温度差与质量流量决定所需功率，公式 P=Cp×m×ΔT。
管径与接口
现场管道 DN 尺寸及法兰等级，影响整机外形与压损。
工作压力与材质
≤1.6 MPa 普通碳钢；高压或腐蚀工况选 316L 或 Incoloy。
是否在线/旁路
在线串入主管路 vs 旁路加热，决定结构与启停控制方案。
管道加热器 行业应用
已服务客户覆盖以下行业，方案可按行业规范定制
化工生产
化工管道在线加热反应物或保温介质，维持稳定的工艺温度。
油品输送
重质油、原油、燃料油在管道中加热降粘，便于长距离输送。
天然气与LNG
天然气调压前后预热，防止节流后水合物冻堵。
电厂辅助
凝结水、给水预热、燃油预热，提升锅炉热效率。
制药与食品
纯水/CIP 清洗水的在线加热，材质 316L 满足卫生级要求。
市政与暖通
二次循环水在线加热补热，配套市政供热管网。
